污水臭氧反应罐腐蚀泄露原因分析

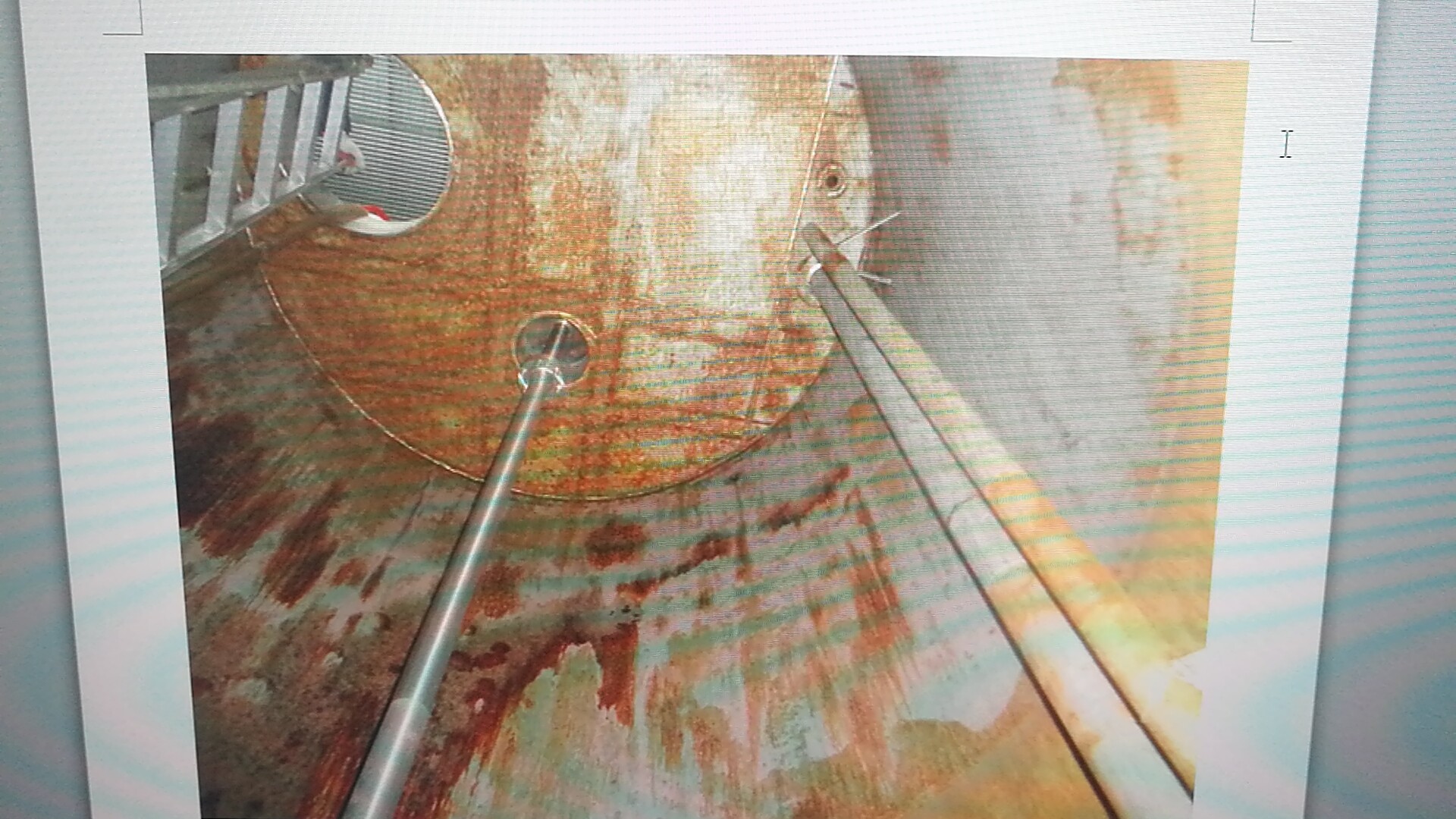

污水处理厂深度处理工艺单元段采用两级臭氧氧化工艺，臭氧氧化反应罐共2×4组八个，采用复合板制罐体，复合板为6+2mm碳钢+304不锈钢复合板。自2018年10月投用以来多次发生反应罐罐体泄露事故，在打开检查时发现二级反应罐底板出现严重坑蚀，罐底焊缝沙眼密布。

原因分析：

施工质量差。臭氧氧化反应罐罐底板为拼接板，焊接罐底板过程中不按规范施工，焊缝沙眼密布。罐底板的多次泄露的直接原因为焊缝沙眼泄露。

 罐底板的坑蚀为电化学腐蚀所致。污水有时PH7以下呈弱酸性，合金钢外层为普通碳钢板。根据电化学腐蚀原理：不纯的金属或合金跟电解质溶液接触时会发生原电池反应，比较活泼的金属失去电子而被氧化。合金钢在电解质溶液中形成原电池原理，腐蚀较快。溶液中有臭氧存在时，因臭氧的强氧化性容易产生正离子，致使电化学腐蚀加剧。二级反应罐为上进下出，出水口距离底板约200mm，罐底部因污水静止留存污泥，因污泥的存在致使电化学腐蚀加剧。

综合以上分析，施工质量差，设计时未考虑上述原因，故造成罐体泄露。
