釜式反应器机械密封的要点

釜式反应器具有单独的传动装置，一般包括电动机、减速器、联轴器及搅拌轴等。传动装置通常设置在反应釜顶部，采用立式布置。电动机经减速器将转速减 至按工艺要求的搅拌转速下，再通过联轴器带动搅拌轴旋转。一般在封头上焊一底座，整个传动装置连机座及轴封都一起安装在这个底座上，以使传动装置与轴封装置在安装时保持一定的同心度，同时也便于装卸和检修。

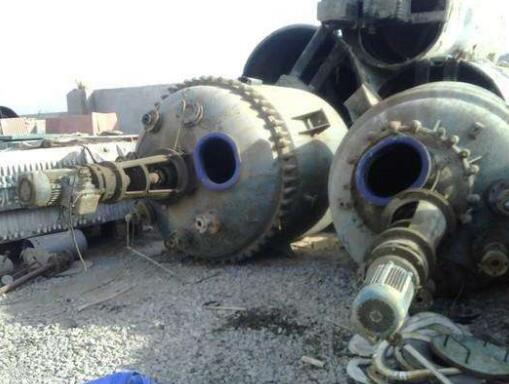

图（1）反应釜密封是橡胶密封

静止的搅拌釜封头和转动的搅拌轴之间设有搅拌轴密封装置，简称轴封，以防止釜内物 料泄漏。轴封装置主要有填料密封和机械密封两种，还可用新型密封胶密封。机械密封在反应釜上已广泛应用，它的结构类型很多，但其原理和基本结构是相同的。

机械密封是由动环、静环、弹簧加荷装置（弹簧、螺栓、螺母、弹簧座、弹簧压板） 及辅助密封圈4个部分组成。由于弹簧力的作用使动环紧紧压在静环上，轴旋转时，弹簧 座、弹簧、弹簧压板、动环等零件随轴一起转动，而静环则紧紧固定在座架上静止不动，动 环与静环相接触的环形密封端面阻止了物料的泄漏。机械密封结构较复杂，但密封效果甚佳。

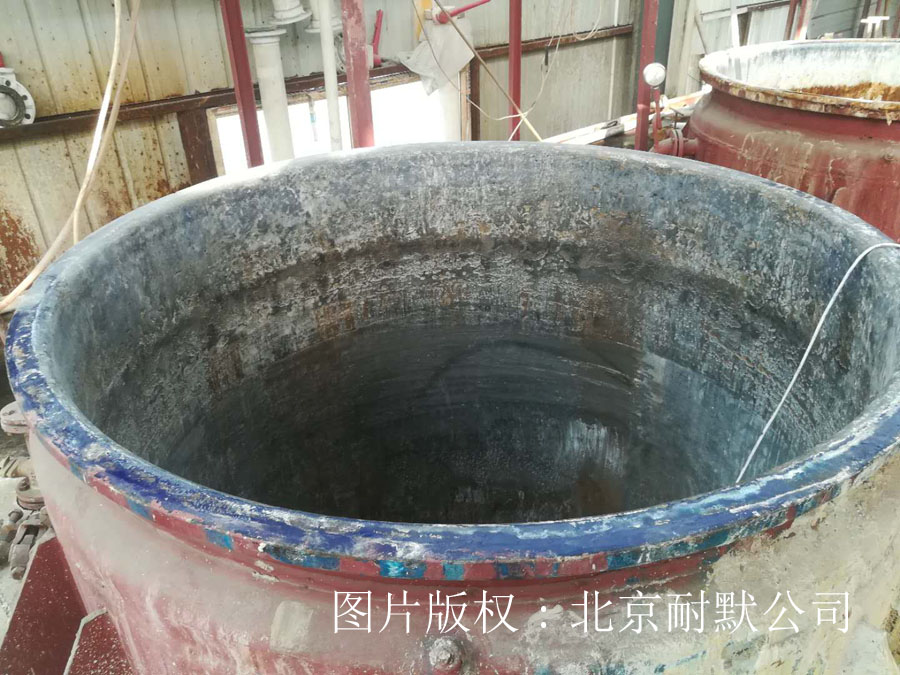

图（2）反应釜内衬搪瓷防腐材料，氢氟酸易腐蚀，密封口可以采用四氟垫

机械密封的特点：

1、动环与静环端面之间，初次使用时应用润滑剂，用手轻盘车，使端面形成油膜，防止静摩擦烧毁静（或动）环。

2、油槽内油面高于静环面，在运转状态下，机械密封油槽应不产生连续小气泡。

3、.端面比压要调节适当，不可任意改变弹簧规格。

4、在运转状态下，防止轴摆动大，静环端面对轴线允许垂直度误差小于0.05mm (主轴转速在200r/min以下）。
